Основная Информация.
Модель №.
AMC96L-E4/HKC
Дисплей
Цифровой
Установка
Прямая Подключеняя
Использование
Многофункциональный Счетчик Электроэнергии, Счетчик Ватт-Часов, Прибор для Промышленного и Бытового Использования, Стандартный Счетчик Электрической Энергии, Счетчик Предоплаты, Счетчик Реактивной Энергии, Многотарифный Счётчик, Счетчик Максимальной Нагрузки
Электрооборудование
Трехфазное Четырехпроводное
Теория
Электронный Счетчик
Измеритель мощности Подключение
Терминальный
Измеряемый сигнал
Незатухающая Волна
Тип
Счетчик Электроэнергии
Сертификация
RoHS, CE
Индивидуальные
Индивидуальные
подключение
однофазный 2-проводной, 3-фазный 3-проводной, 3-фазный 4-wir
частота
45 гц
потребляемая мощность
< 0,5 ва
коммуникации
rs485port, modbus -rtu протокол, dlt645 протокол
Транспортная Упаковка
картонная коробка
Торговая Марка
акрель
Происхождение
Китай
Код ТН ВЭД
9028301400
Описание Товара
1.Общие сведения

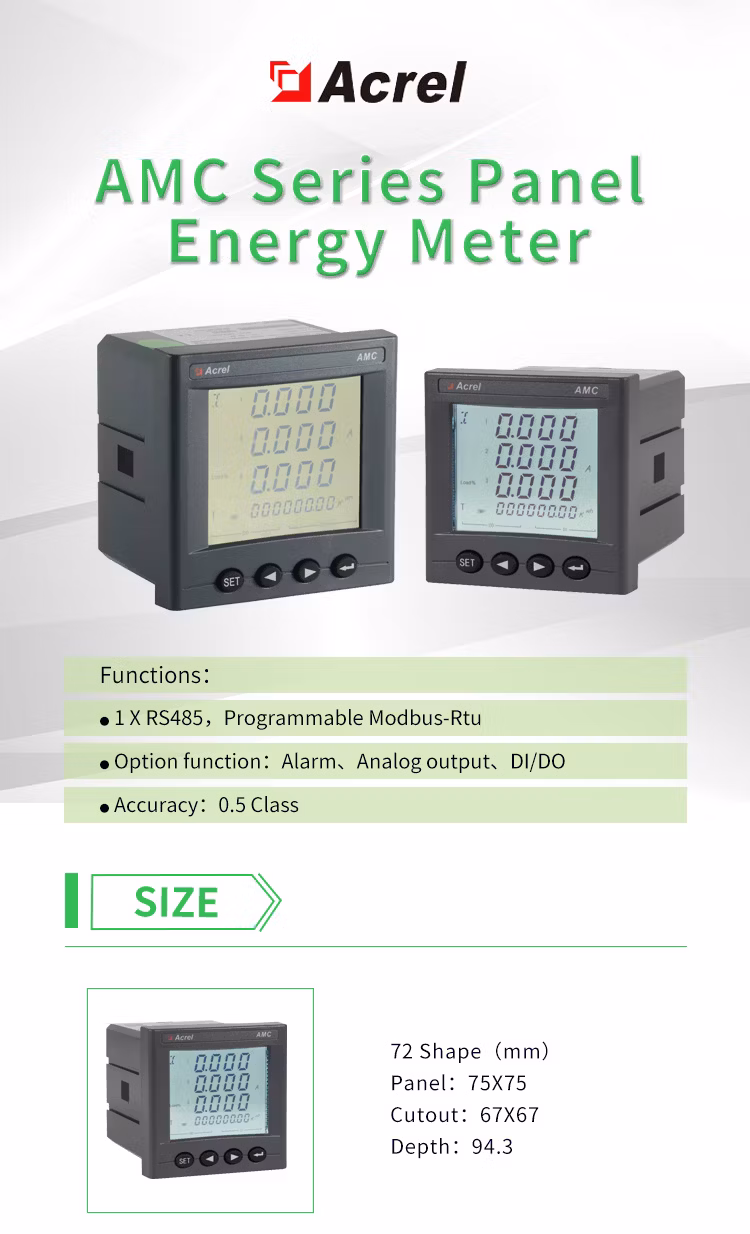

Интеллектуальный прибор для сбора и мониторинга электроэнергии серии AMC представляет собой интеллектуальный измерительный прибор, предназначенный для удовлетворения потребностей в электроэнергии, промышленных и горнодобывающих предприятий, коммунальных и интеллектуальных зданий. Он объединяет измерения параметров мощности (например, однофазный или трехфазный ток, напряжение и активная мощность). Мощность, реактивная мощность, кажущаяся мощность, частота, коэффициент мощности), управление мониторингом и оценкой мощности. В то же время, он имеет множество функций периферийного интерфейса, которые могут быть доступны пользователям: С интерфейсом связи RS485, протокол MODBUS-RTU может отвечать потребностям управления сетью связи; 4-20mA аналоговый выход может соответствовать измеренным электрическим параметрам, отвечать требованиям DCS такого интерфейса; с помощью входа переключателя и релейного выхода можно реализовать функции "дистанционного сигнала" и "дистанционного управления" автоматического выключателя. Интерфейс светодиодного/ЖК-дисплея высокой яркости, настройка параметров и управление с помощью кнопок, идеально подходит для систем мониторинга энергопотребления в режиме реального времени. Может напрямую заменять обычные передатчики и измерительные приборы. В качестве интеллектуального компонента для получения цифровых данных, прибор широко используется в различных системах управления, системах SCADA и системах управления энергопотреблением.
2. Тип и спецификация продукции
3.Технические параметры
Интеллектуальный прибор для сбора и мониторинга электроэнергии серии AMC представляет собой интеллектуальный измерительный прибор, предназначенный для удовлетворения потребностей в электроэнергии, промышленных и горнодобывающих предприятий, коммунальных и интеллектуальных зданий. Он объединяет измерения параметров мощности (например, однофазный или трехфазный ток, напряжение и активная мощность). Мощность, реактивная мощность, кажущаяся мощность, частота, коэффициент мощности), управление мониторингом и оценкой мощности. В то же время, он имеет множество функций периферийного интерфейса, которые могут быть доступны пользователям: С интерфейсом связи RS485, протокол MODBUS-RTU может отвечать потребностям управления сетью связи; 4-20mA аналоговый выход может соответствовать измеренным электрическим параметрам, отвечать требованиям DCS такого интерфейса; с помощью входа переключателя и релейного выхода можно реализовать функции "дистанционного сигнала" и "дистанционного управления" автоматического выключателя. Интерфейс светодиодного/ЖК-дисплея высокой яркости, настройка параметров и управление с помощью кнопок, идеально подходит для систем мониторинга энергопотребления в режиме реального времени. Может напрямую заменять обычные передатчики и измерительные приборы. В качестве интеллектуального компонента для получения цифровых данных, прибор широко используется в различных системах управления, системах SCADA и системах управления энергопотреблением.
2. Тип и спецификация продукции
| Тип дозатора | Основная функция | Дополнительная функция | |
| AMC72L-E4/KC | Трехфазное напряжение, напряжение нулевой последовательности Трехфазный ток, ток последовательности нуля Трехфазное активное питание, общая активная мощность Трехфазное реактивное напряжение, общая реактивная мощность Полная трехфазная мощность, полная кажущаяся мощность Трехфазный коэффициент мощности, общий коэффициент мощности Частота, фазовый угол напряжения, дисбаланс напряжения и тока, мощность переднего и заднего хода Четырехквадрантный энергоучет, отображение системного времени 1-канальный интерфейс RS485 / протокол Modbus-RTU и статут DLT645. | 2DI+2DO+1EP(K) 4DI+2DO(K) Расход компаунда (F) T2-31 -е и измерение суммарных гармоник (H) 2DI+2DO+1M(КМ) | |
| AMC72-E4/KC | 2DI+2DO+1EP(K) 4DI+2DO(K) Запись события (SOE) T2-31 -е и измерение суммарных гармоник (H) 2DI+2DO+1M(КМ) | ||
| AMC96L-E3/KC AMC96L-E4/KC | Трехфазное напряжение, напряжение нулевой последовательности Трехфазный ток, ток последовательности нуля Трехфазное активное питание, общая активная мощность Трехфазное реактивное напряжение, общая реактивная мощность Полная трехфазная мощность, полная кажущаяся мощность Трехфазный коэффициент мощности, общий коэффициент мощности Частота, фазовый угол напряжения, дисбаланс напряжения и тока, мощность переднего и заднего хода Четырехквадрантный энергоучет, отображение системного времени 1-канальный интерфейс RS485 / протокол Modbus-RTU и статут DLT645. | 4DI+2DO+1EP(K) 2DI+2DO+1EP(K) Расход компаунда (F) 2-31-я гармоника Измерение (H) 2-канальный аналоговый выход (2 м) 1-канальный аналоговый выход (M) 2DI(220 В)+2DO+1EP(KA) | |
| AMC96-E3/KC AMC96-E4/KC | 4DI+2DO+1EP(K) 2DI+2DO+1EP(K) Запись события (SOE) 2-31-я гармоника Измерение (H) 2-канальный аналоговый выход (2 м) 1-канальный аналоговый выход (M) 2DI(220 В)+2DO+1EP(KA) | ||
| AMC72-E/KC AMC72L-E/KC | однофазное напряжение, однофазный ток активная мощность, реактивная мощность, кажущаяся мощность Коэффициент мощности Частота Четырехквадрантный энергоучет, отображение системного времени 1-канальный интерфейс RS485 / протокол Modbus-RTU и статут DLT645. | 2DI+2DO+1EP(K) 4DI+2DO(K) Запись события (SOE) Общая гармоника Измерение (H) 2DI+2DO+1M(КМ) |
| Технические параметры | Значение | |||
| Вход | Подключение | Однофазный 2-проводной, 3-фазный 3-проводной, 3-фазный 4-проводной | ||
| Частота | 45 Гц | |||
| Напряжение | Рейтинг: Однофазное напряжение: 100 в перем. Тока, 400 В. Трехфазный: 3×57,7 в/100 в (100 в), 3×220 в/380 в (400 в), 3×380 в/660 в (660 в) (только размер 96) | |||
| Перегрузка:1.2 номинал складывания {Continuous) : 2 номинал складывания в течение 1 секунды | ||||
| Потребляемая мощность: < 0,5 ВА | ||||
| Сила тока | РЕЙТИНГ: AC IA,5A | |||
| Перегрузка:1.2 номинал складывания (непрерывный);10-кратное значение за 1 секунду | ||||
| Потребляемая мощность: < 0,5 ВА | ||||
| Выход | Электрическая энергия | Режим вывода:импульс фотомуфты открытого коллектора | ||
| Постоянная импульса: 10000imp/kWh(в таблице), см. схему проводки для получения подробной информации; | ||||
| Коммуникации | RS485port, Modbus -RTU protocol,DLT645 protocol(версии 07 и 97), скорость передачи данных 1200 ~ 38400 | |||
| Функции | Переключающий вход | Вход сухого контакта, встроенный источник питания;если модель KA, то это 220В переменного тока. | ||
| Переключающий выход | Режим выхода: Нормально разомкнутый контакт реле | |||
| КОНТАКТНАЯ МОЩНОСТЬ: 250 В/3 А ПЕРЕМ. ТОКА, 30 В/3 А. | ||||
| Аналоговый выход | 4 - 20 мА | |||
| Класс точности | Частота:0,05 Гц,ток,напряжение:класс 0.2,Реактивная мощность:l .0class,Реактивная электрическая энергия:l .0class, активная мощность:0,5 класс,активная электрическая энергия: 0,5 класс,2-31-я гармоника: ±1% | |||
| Источник питания | 85 в перем./пост. Тока или 24 в пост. Тока (±20%) или 48 в пост. Тока (±20%) Потребляемая мощность≤10 ВА | |||
| Безопасности | Напряжение, выдерживающее частоту питания | Между источником питания//переключающим выходом// входом тока//входом напряжения и передающим// коммуникационным //импульсным выходом//переключающим входом переменного тока 2 кВ 1 мин; Между источником питания, переключающим выходом, токовый вход, напряжение на входе переменного тока 2 кВ 1 мин; Между передающим, коммуникационным, импульсным выходом, переключающим входом переменного тока 1 кВ 1 мин; | ||
| Сопротивление изоляции | Вход,Выход из корпуса машины >100MΩ | |||
| Окружающей среды | Температура | Рабочая: -25°C~+65°C хранение: -40°C ~+80°C. | ||
| Влажность | ≤93% относительной влажности без конденсации | |||
| Высота над уровнем моря | ≤2500 м. | |||
