Основная Информация.
Модель №.
AH-20kW
Количество Клинка
Три Лопатки
Вращение вала
Горизонтальный
Стресс Путь Клинка
Подъемная Сила
Мощность
400 вт-30 квт
Фаза
трехфазное
Сертификация
CE, ISO
имя
генератор малой ветровой турбины
приложение
дом, ферма, проект и т.д.
метод регулирования скорости
управление шагом
рабочая скорость ветра
3.5 м/с.
тип генератора
трехфазный генератор с постоянным магнитом
Транспортная Упаковка
1. фанерный ящик 2. мягкий пакет
Характеристики
ce iso tuv
Торговая Марка
и не
Происхождение
Shandong Qingdao
Код ТН ВЭД
85023100
Производственная Мощность
500 комплектов в месяц
Описание Товара

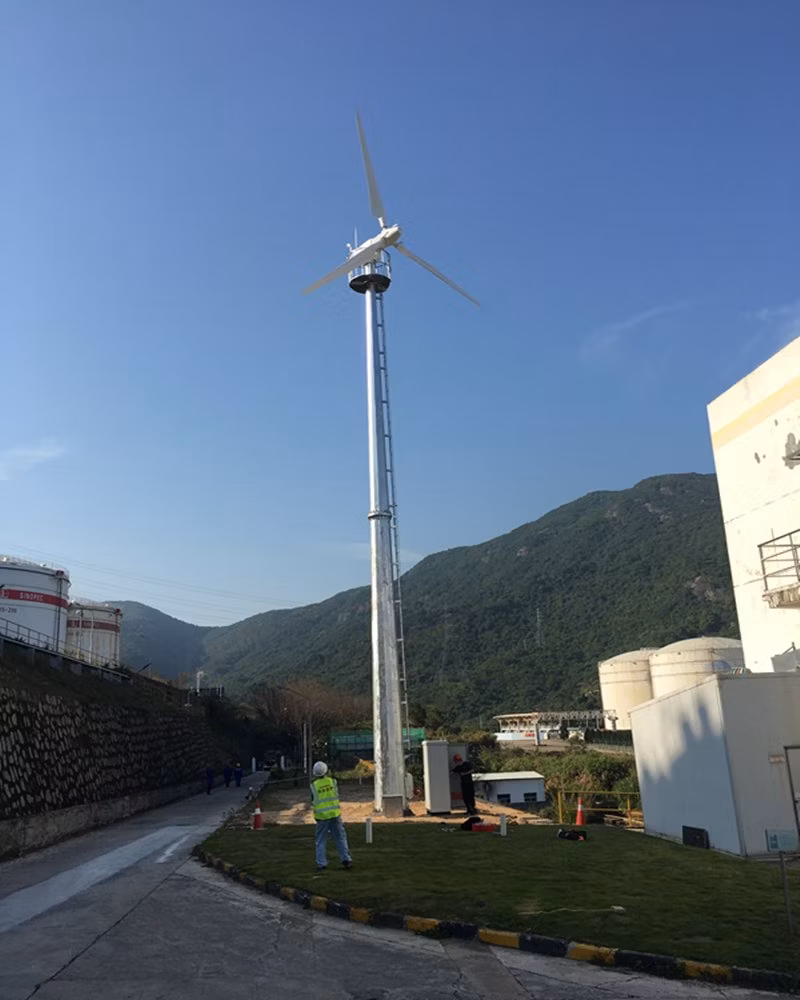

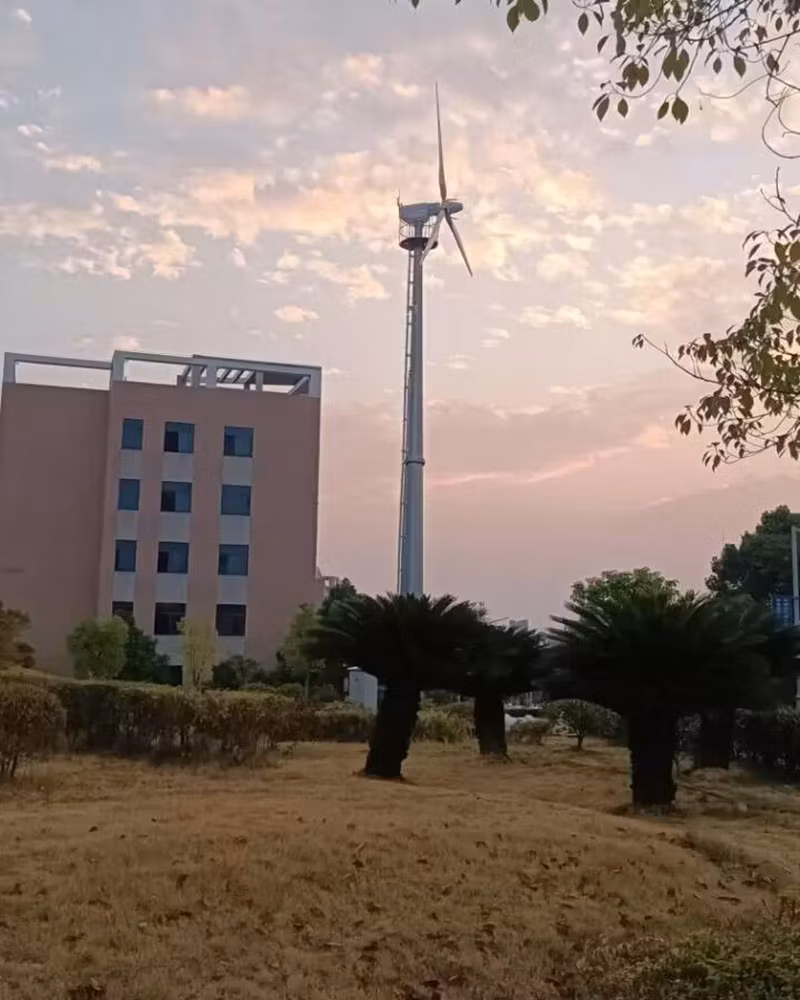

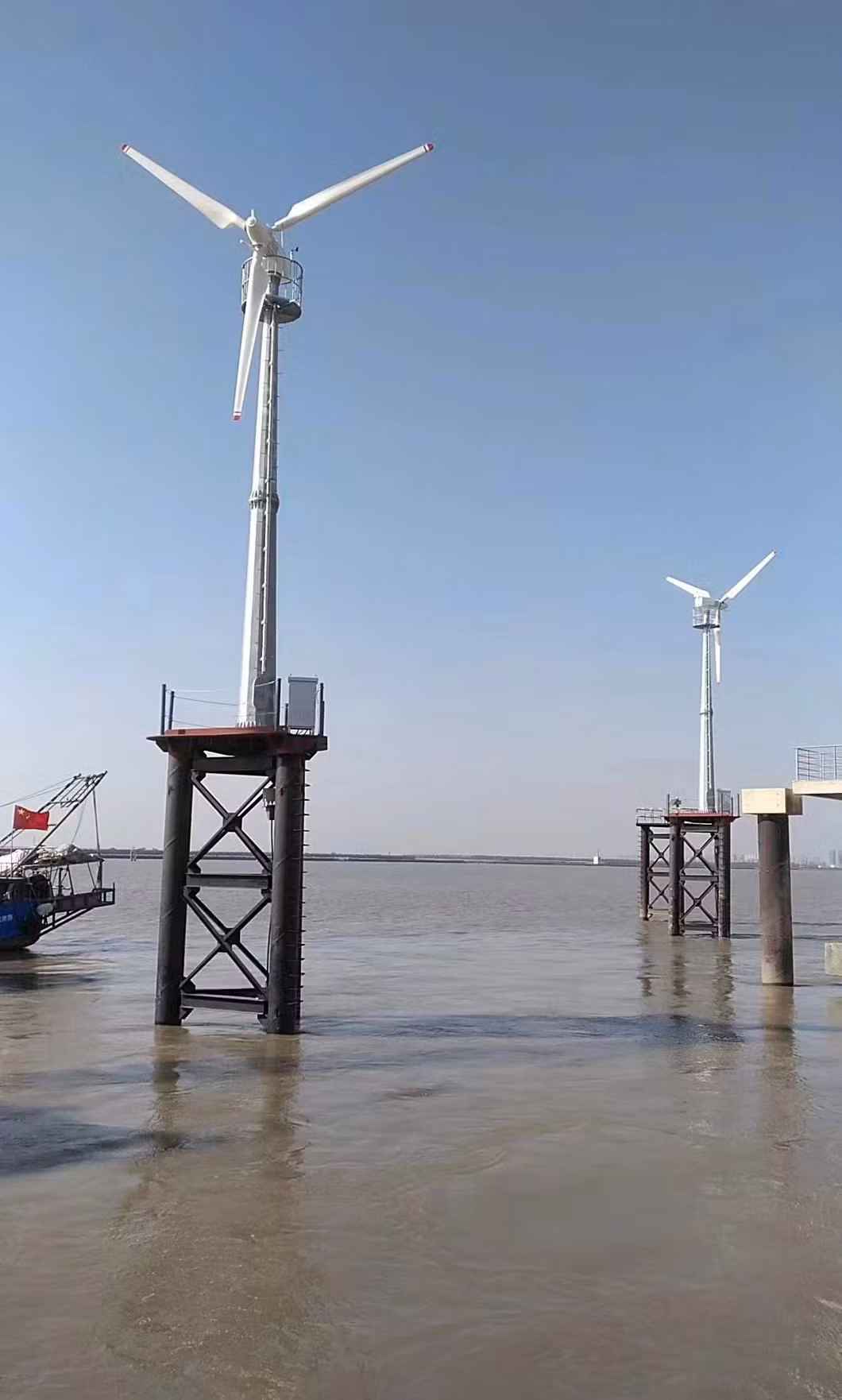

1. Изображение продукции
2 Технические параметры
3.характеристики продукта
3.1 удаленный монитор
Удаленный монитор система проверяет скорость ветра и напряжение генератора, с тем чтобы изменить ветровой турбины остановить или даже отправить заказ для запуска на фоне источника питания. Эта система также передает необычных станции и параметры для пользователя, пользователь по оказанию чрезвычайной помощи и значимость для отладки.
3.2 автоматическое поворачивание
Автоматический ответ на ветра система будет найти нужное направление ветра в соответствии с инспекции на скорость ветра и направление ветра. Чтобы убедиться в хорошей выходной мощности на малой скорости ветра и хорошую защиту на штормовой. Поворотный корпус - это такой же с MW ветровой турбины в , нижние частоты поломок, длинный срок службы.
3.3 Pitch control
Двойной степени pitch control. Он принимает во внимание и скорость ветра при запуске опускания и регулирование в штормовой.
Угол наклона подшипников под контролем основных деталей механизма защиты. Он продлевает срок службы
Подшипник лопасти зал. Мы считаем создание независимой смазки подшипников для обеспечения смазки подшипников.
3.4 высокоэффективный генератор
2 Технические параметры
| AH-20квт шаг контролируется ветровой турбины технические параметры | |
| Диаметр ротора ветра (м) | 9.8 |
| Полотна материала и количества | Стекловолокна усиленные * 3 |
| Номинальная мощность (Вт) | 20000 |
| Номинальная скорость ветра (м/с) | 11 |
| Номинальная частота вращения коленчатого вала вращение (об/мин) | 175 |
| Рабочая скорость ветра (м/с) | 3-25 |
| При запуске скорость ветра (м/с) | 2.5 |
| Выжил скорость ветра (м/с) | 59,5 |
| Рабочее напряжение (v) | DC450V |
| Метод регулирования частоты вращения коленчатого вала | Pitch control + поворота гондолы +тормозного электромагнита блокировки рычага селектора |
3.характеристики продукта
3.1 удаленный монитор
Удаленный монитор система проверяет скорость ветра и напряжение генератора, с тем чтобы изменить ветровой турбины остановить или даже отправить заказ для запуска на фоне источника питания. Эта система также передает необычных станции и параметры для пользователя, пользователь по оказанию чрезвычайной помощи и значимость для отладки.
3.2 автоматическое поворачивание
Автоматический ответ на ветра система будет найти нужное направление ветра в соответствии с инспекции на скорость ветра и направление ветра. Чтобы убедиться в хорошей выходной мощности на малой скорости ветра и хорошую защиту на штормовой. Поворотный корпус - это такой же с MW ветровой турбины в , нижние частоты поломок, длинный срок службы.
3.3 Pitch control
Двойной степени pitch control. Он принимает во внимание и скорость ветра при запуске опускания и регулирование в штормовой.
Угол наклона подшипников под контролем основных деталей механизма защиты. Он продлевает срок службы
Подшипник лопасти зал. Мы считаем создание независимой смазки подшипников для обеспечения смазки подшипников.
3.4 высокоэффективный генератор
- Внутренняя конструкция ротора с хорошей герметичности. Уровень защиты: IP54
- Радиальный постоянного магнита в форме мозаики магнитной цепью ротора структуры: плотность потока - 10-15% выше по сравнению с традиционными тангенциальный магнитной цепи.
- Генератор дробные гнезда обмотки: Конструкция генератора принимает дробные гнезда обмотки; нижний выходной гармонической компонента генератора; искажение кривой опускания; нижний startup сопротивляться. Все эти действия при запуске ветровой турбины с более низкой скорости ветра.
- Специальный электромагнитной нагрузки дизайн: не только рассмотреть вопрос о возможности генератора, но также и повышения потенциала перегрузки генератора в 1,5 раза. Более крупные области: системы охлаждения системы охлаждения генератора - более чем в 2,5 раза по сравнению с внешней окружности статора. Повышение температуры - это всегда ниже 85 градусов в течение длительного времени работает в 1,2 раз до полной выходной мощности.
- Холоднокатаной не кремния на стальной лист: снижение потерь железа генератора
- Независимым дизайн статор: более разумного обмотку статора генератора структура ячеек. Плотность тока опускания
- Выше фиксированной скорости регулируемого напряжения: фиксированный регулируемого напряжения составляет более 45%. Разрез по нижней линии в скорость ветра; проще для грид-цепи питания инвертора.
- Высокая прочность конструкции: генератор может иметь некоторые поврежденные рабочих условий, таких как один нож для полетов. Коэффициент безопасности в 1,5 раза
- Постоянный магнит прямая передача структуры: нет редуктора, низкая частота сбоев. По оценкам нового поколения
| Среднегодовая скорость ветра | 4m/s | 5m/s | 6m/s | 7m/s |
| Сметные годовые поколения | 13621ч | 28143ч | 44456ч | 60477ч |
